海口電纜橋架安裝基本流程

發布時間: 2019-03-25 08:09:52

新聞來源: 海南金博橋架母線設備有限公司

海口電纜橋架安裝基本流程

1、線槽徑路選擇原則:符合設計要求及施工規范,距離朂近,便于安裝維護。

a.根據設計圖紙檢查線槽徑路上所有孔洞是否全部完成,根據現場情況,確定線槽路徑,避免與其他專業的線槽路徑相沖突。

b.在線槽始端至終端找好水平和垂直線,用墨斗在頂棚或墻面彈線。

2、吊架安裝

a.按照每1.5米間距固定原則,在頂棚或墻面上劃出安裝孔位置,鉆孔,敲入膨脹管沖緊。

b.將吊架對準孔位,加上平墊、彈墊再帶上螺桿,一人扶住吊架并同時靠上水平尺把吊架扶水平或垂直,另一人把螺桿固定牢固。

c.在直線段的另外一端用同樣的方法安裝一組吊架。在前后兩組吊架的安裝線槽的平面用尼龍線拉通,尼龍線必須拉緊。再用尼龍線作為基準線調節中間安裝的吊架。吊架與線槽的首端、分支、轉角、接頭及進出線盒處支、吊架固定的位置間距不大于0.5 米。

3、鋼槽安裝

a.線槽的連接應連續無間斷,每節線槽的固定點不應少于兩個。在轉角、分支處和端部均應有固定點,并應緊貼墻面固定。

b.鋼槽直線段連接應采用連接板,用半圓頭螺絲由內向外穿出加上平墊、彈墊螺帽緊固。連接處間隙應嚴密平齊。朂后清除鋼槽內雜物,蓋上蓋板。槽蓋應齊全、平整、無翹角。

c.固定或連接線槽的螺釘或其他緊固件,緊固后其端部應與線槽內表面光滑相接。

d.鋼槽進行轉角、分支連接時應采用彎通、二通、三通、四通等進行變通連接,鋼槽末端應加裝封堵板。線槽的出線口應位置正確、光滑、無毛刺。線槽敷設應平直整齊,水平或垂直允許偏差為其長度的百分之2,且全長允許偏差為20mm。

f.線槽兩端必須做好跨接地線,并留有伸縮余量,地線使用銅編織線;但金屬線槽不能作為設備的接地導體線槽必須單端接地。

4、鋼槽孔洞位置處理

鋼槽在通過墻體或樓板處,不得在墻壁或樓板處連接,也不應將穿過墻壁或樓板的鋼槽與墻或樓板上的孔洞用水泥摸死。應在穿纜后用防火泥封堵,并刷上與墻面相同色漆。

接地

橋架安裝要求橫平豎直,表面平整,固定可靠,蓋板嚴實,支架排布合理,整齊美觀,橋架跨接線規范;橋架本體要加防松墊圈與支架可靠連接,連接處刮掉油漆。

電纜橋架、母線槽安裝—跨接線

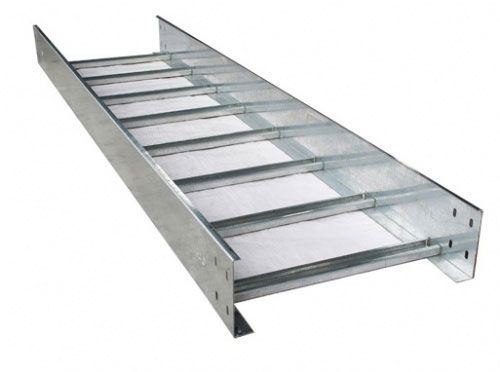

大跨距電纜橋架安裝與維護

1、橋架高度為50、100時每端各6只連接孔,高度為150、200時每端各12只連接孔。

2、支撐間距:支撐間距應小于等于載荷曲線允許載荷和支撐跨距。

3、橋架寬度:選擇電纜橋架的寬度時,應留有一定的備用空位,以便為今后增添電纜用。

4、隔開敷設:當電力電纜和控制電纜較少時,可以在同一電纜橋架安裝,但中間須用隔板將電力電纜和控制電纜隔開敷設。

5、電纜固定:匯線橋架水平敷設時,橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米左右固定一下,垂直走向的電纜每隔1.5米左右固定一下。

海南金博橋架母線設備有限公司是一家專業生產電纜橋架,母線,JDG穿線管,金屬軟管,86型鋼制線盒,JDG線管快速接頭,是海南高低壓成套開關設備制造及設備安裝電工用品一站式采購公司,我司在海南電纜橋架廠中是一家技術力量雄厚,生產加工設備先進的******企業,是集產品獨立研發、設計、制造、施工、調試、銷售一體的一條龍公司。海南金博橋架母線設備有限公司電纜橋架分為槽式、梯式、托盤式、大跨距等產品,該系列產品選用優質熱鍍鋅鋼板,表面處理分為熱鍍鋅、熱侵鋅、靜電噴涂、防火涂層等。產品廣泛應用于通信、金融、電子、電力、化工建筑等多種不同行業。本產品能滿足不同用戶,不同場合的要求,也可按要求特殊定購加工,該系列產品贏得廣大用戶的歡迎和信任。

歡迎您用智慧的眼光選用海南金博橋架母線設備有限公司出品的XQJ系列電纜橋架及高低壓配電系列。公司一直致力于電纜橋架領域,努力追求產品的完美、卓越的質量品質、優質的服務、優惠的價格,是我們的宗旨。開拓和進取是我們公司全體員工永恒的追求。希望橋架能架起你我之間的友誼,共創雙贏。
